霍克蓄電池AX系列

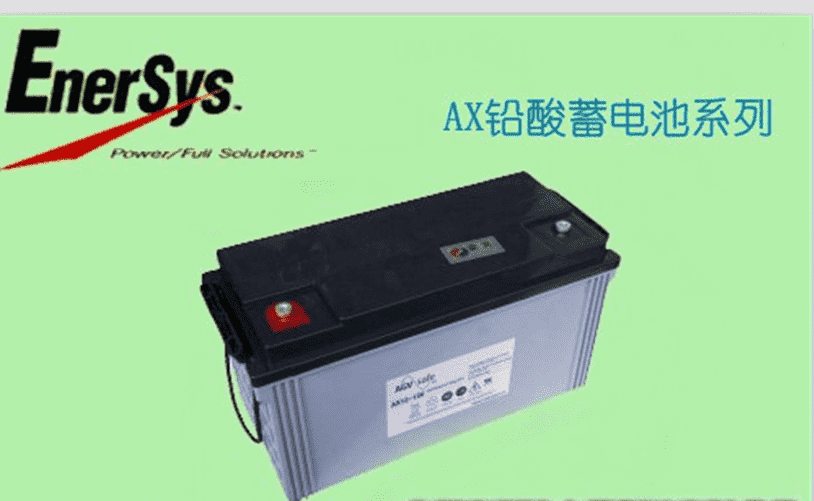

免維護AX系列鉛酸蓄電池
本系列電池嚴格遵循國際電池標準生產，不僅加強了深循環放電和快速充電的能力，而且也提高了使用的安全性和可靠性。
免維護AX鉛酸蓄電池遵循標準
● 產品設計符合國際標準IEC 60896/21-22
● 按照1999年發布的歐洲電池商會(Eurobat)指引,本系列產品屬于"長壽命"類別
● 符合Telcordia SR-4228標準
● 獲得UL認證(UL標準1989)
● 根據美國《DOT 條例49》及國際民航組織ICAO和國際航空
● 運輸協會IATA《包裝指示806》，被批準為適于海陸空運輸?shù)姆俏ｋU品
● 由獲得ISO 9001:2000標準認證及ISO 14001:2004認證霍克工廠生產

 移動式機械，包括各類移動式智能機器人和AGV車（Automated Guided Vehicles），其動力的來源是自帶的電池。為保證移動式機械能夠連續、穩定、安全可靠地工作，合理的配置動力電源，選擇使用高效率、而又低成本的電池，顯得十分重要。


      霍克能源集團（HAWKER POWER GROUP LTD）是全球最先進的動力電源制造商。為滿足新興應用領域的要求，以其先進的制造設備和工藝，最新的專利技術和材料，制造了專用于移動機械電源的吸附式（AGM）AX系列免維護鉛酸密封蓄電池。該系列電池嚴格遵循國際電池標準生產，不僅加強了深循環放電和快速充電的能力，而且也提高了使用的安全性和可靠性,對設備和環境均無腐蝕、無污染。


遵循標準
● 產品設計符合國際標準IEC 60896/21-22
● 按照1999年發布的歐洲電池商會(Eurobat)指引,本系列產品屬于"長壽命"類別
● 符合Telcordia SR-4228標準
● 獲得UL認證(UL標準1989)
● 根據美國《DOT 條例49》及國際民航組織ICAO和國際航空運輸協會IATA《包裝指示806》，被批準為適于海陸空運輸?shù)姆俏ｋU品
● 由獲得ISO 9001:2000標準認證及ISO 14001:2004認證霍克工廠生產
霍克能源集團用超高純度的材料和現代化的制造工藝所生產的薄極板純鉛AGVsafe PL系列蓄電池，是一種新型的高性能的鉛酸蓄電池，特別適用于深循環和快速充電的使用要求，更能適用于高低溫等惡劣環境條件下的使用。


1.操作溫度范圍
        為獲得最長使用壽命和最佳使用性能，AGVsafe PL系列蓄電池的最佳使用溫度為+20℃至+25℃。AGVsafe PL蓄電池完全可以在-40℃至+80℃的溫度范圍內工作。


2.儲藏
        蓄電池應妥善存放在清潔、陰涼、干燥之外。由于蓄電池內部電化學反應的作用，蓄電池在開路狀態下也會損失容量。由于AGVsafe PL系列蓄電池組的板柵和電解液純度極高，因此，自放電率非常的低。但高溫會加大蓄電池的自放電，縮短儲藏壽命。
圖1所示為儲藏時間、開路電壓（OCV）、容量狀態隨溫度變化的曲線
蓄電池在單體（單格）電壓降到約2.10伏，或已經達到了儲藏期要求的最長時間（只要任一條件達到），應進行補充充電。
3.啟用前充電
  蓄電池進行容量放電測試或循環測試前，必須先進行啟用前充電。啟用前充電按充電電壓2.380Vpc（+25℃）連續充電24小時，充電時蓄電池不加任何負載。
4.補充充電
  采用2.27Vpc至2.38Vpc范圍內的恒壓限流（0.1C10安培）充電，連續充電24小時。


5.浮充使用


5.1浮充性能
蓄電池的浮充壽命及充電特性受溫度影響。要達到最佳壽命，蓄電池應在+20℃到25℃的溫度范圍內使用（參閱圖2）




5.2浮充電壓
建議的障礙浮充電壓設置是每單體2.27V（+25℃）。因此，系統電壓設置等于串聯的單體數×2.27V。
實際使用中，隨著溫度增高，浮充電壓的溫度補償減小了充電電流，部分抵消了高溫的不良影響。
推薦的浮充電壓的溫度補償如下：
低于25℃時，為每單體2.27V伏+4毫伏/每降低1℃
高于25℃時，為每單體2.27V伏-4毫伏/每升高1℃（參閱圖3）
溫度達到+40℃時，不再進行電壓溫度補償。在此溫度狀態下，補償?shù)某潆婋妷簳咏姵刈匀婚_路電壓，將沒有足夠的多余電壓能讓電池保持充滿狀態。






建議浮充電壓溫度補償如下：




5.3電流限制

   充電時間隨充電電壓及電流變化。用于浮充用途時，若對充電時間長短不作要求，充電電流可以限制在比負載電流大10%C10安培（即：負載電流+10%C10（A））。


6.循環使用


  AGVsafe PL系列蓄電池設計壽命長，即便是在反復循環使用或是在高溫、條件惡劣、地點偏遠等環境條件下使用性能表現依然高效可靠。
6.1快速充電


  快速充電方法最適于有頻繁放電循環的應用。蓄電池的充電能力接受能力提高，非常適用于要求在短時間內充完電后馬上再工作的應用情況。在此應用情況下，充電機輸出電壓應設置在每單體2.38V(25℃)。圖4所示為不同放電深度（C10）時，達到滿充電狀態所需的充電時間隨充電電壓變化的曲線。








6.2充電電壓


    與浮充使用一樣，充電電壓溫度補償也適用于快速充電。下面的曲線（圖5）所示為推薦的充電時的電壓溫度補償。






建議循環應用的充電電壓補償如下：





      在溫度低于20℃時，若無法將充電機充電電壓調整到大于每單體2.4V的值來進行溫度補償，則需要延長蓄電池的充電時間。更多有關信息及指導，請聯系霍克中國總部。
警告！
      持續長時間以每單體2.4V以上電壓對蓄電池充電會顯著縮短蓄電池的壽命。


6.3充電


      在循環應用中，通過以每單體2.38V的電壓對蓄電池進行充電直到充入電量達到放電容量的103%后，再斷開充電機或切換到浮充充電。這樣的操作可以使蓄電池的壽命和性能都達到最佳。如果系統無法按充電系數控制充電量，蓄電池可以通過以2.38V每單體充電電壓并限流0.25C10安培充電7.5小時后恢復到滿充狀態（100% C10放電深度）。充電電流大則縮短充電時間，充電電流小則延長充電時間。


或者，若充電安時數無法通過設備獲得時，可以按如下公式計算出需要的充電時間：
充電時間（小時）=（（放電安時數*0.8）/充電限流）*2+1
例如：PL 12-190F蓄電池80%放電深度時放出電量為152Ah，如限流為0.5C10安培（95安培），則蓄電池充電時間應為：
充電時間（小時）=（（152*0.8）/95）*2+1
                =（121.6/95）*2+1
                =1.28*2+1
                =3.56小時
在有控制地完成再充電后，電池可重新調回放電模式。若是電池用于提供備用電源，充完電后，電壓應降至每格2.27伏（25℃）的浮充電壓水平。


6.4電流限制


      除了充電電壓，充電電流也會影響蓄電池充電時間。AGVsafe PL電池內阻低這一特點使得蓄電池不僅可以耐受高達6C10安培的電流，同時也可以在電流低至0.1C10安培的狀態下運作。圖6所示為不同放電深度下，蓄電池達到充滿電（20℃，2.4Vpc：25℃，2.38 Vpc）所需的時間隨充電電流變化的曲線。






蓄電池充滿電所需要的時間受充電時蓄電池的溫度和充電電壓影響。


      1）用充電安時數控制充電時（即充電到所放電安時數的103%的電量），如果電池溫度能控制在低于+50℃，蓄電充電電壓則可以保持在每單體恒壓2.4伏。
      2）若按時間公式控制充電時間，應進行充電電壓溫度補償。


6.5 循環性能


      AGVsafe Pl系列蓄電池的充電接受能力高，用戶可以通過快速充電方法縮短充電充滿電的時間，從而使電池投入下一次工作的間歇縮短，在同樣的工作年限內將蓄電池的循環次數提高到更高。






6.6 數據記錄


用戶必須進行日常的數據記錄。需要記錄的數據如下：


1）循環次數、每次循環放電深度（DOD）
2）每次循環的放電和充電時間，以及放出的電量和充入的電量（Ah）
3）最近50個循環的充電電壓/電流曲線的詳細數據
4）整個蓄電池使用壽命期間定期記錄的環境溫度及蓄電池表面溫度的完整的歷史數據
5）每次“事件”發生日期及時間（“事件”指蓄電池放電的開始/停止、蓄電池充電的開始/停止、發電機或其他電源輸入裝置的啟動和停止等）


7.維護


實際應用中，用戶通?？筛鶕?jù)現場情況、地點及人力，制訂維護計劃。
下面是一份建議的維護計劃。
● 每個月（記錄所有測量數據）
    測量蓄電池組電壓。如有必要，將浮充電壓調到正確值。


● 每六個月（記錄所有測量數據）
   測量蓄電池組電壓。如有必要，將浮充電壓調到正確值。


    測量單個蓄電池電壓。單個蓄電池電壓的浮動應在平均電壓的5%之內。

    檢查蓄電池表面有無積塵、連接是否有松動或腐蝕情況。如有必要，先把蓄電池組/單個電池孤立絕緣，再用柔軟的濕布擦干凈。不允許用任何溶劑或清潔粉來清潔蓄電池。


    若對蓄電池的維護有何疑問，請聯系霍克中國總部。


8.回收處理


      AGVsafe PL系列蓄電池可回收。報廢的蓄電池須按照現行條例和法規進行包裝和運輸。報廢的蓄電池必須按照國家或地區的法律，交由合法的鉛酸蓄電池回收企業進行處置。

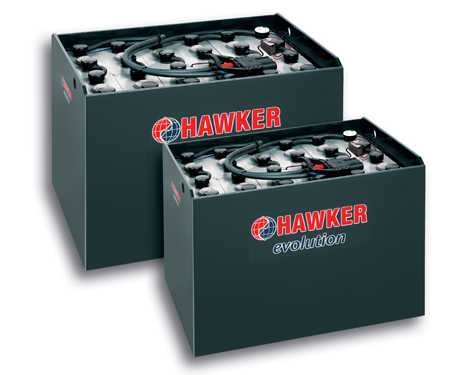

霍克電池集團生產的牽引型蓄電池，是目前技術和工藝先進的，也是業內使用最廣泛的產品。如叉車、機車牽引車、電動清潔車、電動游覽車等許多著名品牌的生產企業均采用霍克牽引型蓄電池。符合DIN標準、主要配套LINDE（林德）、HANGCHA(杭叉)、JUNGHEINRICH（永恒力）、HYSTER（海斯特）、BT、STILL等歐洲標準叉車。符合JIS/BS標準、主要配套NICHIYU（力至優）、TOYOTA（豐田）、TCM、KOMATSU（小松）、SHINKO（神崗）、NISSAN（尼桑）等JIS/BS標準叉車。
單體結構
       HAWKER牽引型蓄電池使用了成熟的管式正極板技術。正極板采用壓鑄型板柵，活性物質儲存在采用聚酯材料的排管中；負極板使用加強型板式極板。正負極板之間是多微孔、一側帶有凸起的隔膜。電池單體外殼采用高抗沖擊且耐高溫的聚丙烯材料，殼蓋采用熱封工藝以防止電解液的泄漏。
極柱端子
      每個正負極端子用鉛合金和帶有內螺紋的銅芯端子澆鑄而成。極柱和被壓縮的密封膠圈的配合可有效地防止電解液的泄漏。
電池單體連接條
      電池單體間采用完全絕緣的無鹵的軟連接條連接。用螺栓固定連接條的方式可以使在電池組中取出單體進行維護或替換變得簡單快速。
安全閥
        每個電池單體安裝了安全閥以使充電過程中產生的氣體逸出。通過安全閥可進行添加純凈水以及測量電解液比重的操作。安全閥還具有電池防止電解液涌動的擋板。
電池蓋
      電池蓋上有可以沖孔后安裝電解液攪動系統或溫度傳感器的設計。
Hawker aquamatic 集中自動加水系統
      Hawker aquamatic 集中自動加水系統可以從電池系統的中心點完成對電池組內所有電池單體的加水。該系統加水安全閥如前圖所示，可自動保持電池單體的液位，同時也允許充電過程中產生的氣體逸出和測量電解液比重的操作。
電解液攪動系統
      Hawker 電解液循環攪動系統是采用空氣提升原理，利用安裝在電池上的管路系統進行工作的。隔膜泵將低速的氣流吹到電池中，從而使氣流在電池殼體中循環流動。該系統可以有效防止電解液分層并保證充電優化。
優點
       在同樣的外形尺寸下具有更高的容量
       更高的放電效率
       更長的運行時間和更高的可靠性
       在容量和尺寸上有效融合了歐洲標準中的DIN和BS標準
帶電解液攪動系統的HAWKER牽引型蓄電池
       在部分或者全部充電過程中避免電解液和溫度的分層
       優化電池正負極板充電的接受過程，因此使正負極板承受能力一致
       與傳統充電方式相比充電時間減少30%，能量消耗減少20%
       在部分或者全部充電過程中避免電解液和溫度的分層
       優化電池正負極板充電的接受過程，因此使正負極板承受能力一致
      與傳統充電方式相比充電時間減少30%，能量消耗減少20%
產品特點
極柱：
有縲紋的銅質極柱，可抵受大電流（包括電池短路電流）的通過，并使安裝更方便、更可靠。
極柱密封：
長壽命的壓力環管密封技術，充分保證極柱根部周圍密封良好。
由三部份組成：
a）極柱密封件；b）防腐襯墊；c）橡膠環管。
封裝口：
殼體上、下兩部份的結合處成卡槽形狀聯合，再以熱封技術密封——在高溫條件下，將殼體結合處上、下兩部分的塑料熔合為一體——粘接強度高，并可避免外部雜質（如粘接劑）進入電池內部。
安全閥：
帶有防火阻燃件（氟化膠管和陶瓷阻燃件）的自調節安全氣閥。
重型超厚正、負極板：
為鉛鈣合金。含鈣量嚴格控制在0.08%,有效防止腐蝕，減小自放電，延長使用壽命，同時不降低氫的析出電位，保證再化合效率。
外殼：
由阻燃等級為V.O.級的阻燃聚脂樹膠（Flame-Retardant ABS）制造。采用瓦楞狀加強筋設計，強度高，散熱好。
分隔板：
極低阻值的微孔玻璃纖維，電解液充分吸收在其中，使電池內部處于貧液狀態。
