通訊直流電源是根底電信設備，爲通訊主設備提供供電保證。蓄電池組是通訊直流電源零碎中的重要組成局部，相當于備用電源，是通訊直流電源零碎的最初一道防線。
在電信業務的初期開展進程中，運營商對蓄電池關注較少，在交流停電時蓄電池能供電就可以了。近年來，電信運營范疇的競爭加劇、愈演愈烈，運營商對蓄電池的運用壽命、維護任務量、TCO十分關注，要求越來越高。
隨著通訊網絡的開展與技術提高，爲了節省建立本錢、放慢建立周期，在城鄉結合部、小城鎮和鄉村地域，運營商往往不建立機房或許挪動方艙，而是采用室外柜方案安頓通訊主設備及直流電源零碎。近年來，全球主流運營商的新建基站中，室外基站的比例逐年進步。關于低緯度及沙漠化的國度或地域（如南亞、非洲等），低溫對室外基站的影響很大。室外基站普通處于偏僻地域，電力保證較差，尤其在開展中國度。室外基站常常面對低溫、電網頻繁停電的惡劣任務環境。通訊直流電源零碎的室外使用漸趨主流，蓄電池常常處于低溫、電網頻繁停電的惡劣使用環境。
蓄電池在惡劣使用環境上面臨的成績
隨著室外基站使用增多，惡劣使用環境下蓄電池毛病逐步凸顯出來，如巴基斯坦、印度等南亞地域，既給運營商形成了經濟損失又損害了運營商的客戶稱心度。針對在惡劣使用環境下蓄電池少量損壞，中興通訊停止了普遍調研，深化理解蓄電池的使用場景，調查剖析蓄電池毛病緣由。成績的關鍵不在蓄電池自身，成績出在室外蓄電池柜沒有思索對蓄電池停止低溫防護。要想基本處理成績，必需提供蓄電池在室外惡劣環境下使用的綜合處理方案。
室外蓄電池柜自動散熱技術的比照剖析
室外柜的散熱方式有多種選擇，哪種散熱方式合適室外蓄電池柜呢？這要從蓄電池的商品特性說起。關于通訊直流電源零碎中的鉛酸蓄電池，用戶最關注的是運用壽命。影響鉛酸蓄電池運用壽命的次要要素是環境溫度和電網條件。
鉛酸蓄電池的運用壽命與環境溫度親密相關。環境溫度越高，蓄電池的運用壽命越短。當環境溫度高于蓄電池設計壽命要求溫度(25 oC)時，溫度每上升10oC，運用壽命延長一半。
蓄電池的放電次數、放電深度間接影響蓄電池運用壽命。放電次數越多、放電深度越深，蓄電池的運用壽命越短。也就是說電網頻繁停電會降低蓄電池的運用壽命。
關于室外基站，通常狀況下運營商有力改善電網條件或許改善電網條件的本錢太高、無法接受，所以我們從降低蓄電池的任務環境溫度動手，來進步蓄電池的運用壽命。
室外柜的傳統散熱方式是風扇直通風或熱交流器，但這兩種方式都不能使柜內溫度低于柜外的環境溫度。關于低溫地域（普通在40℃以上）的使用場景，需求經過自動散熱，使室外蓄電池柜的柜內溫度低于柜外的環境溫度。中興通訊打破慣例，組合創新，把制冷部件引入了室外蓄電池柜。
通訊主設備(如GSM、傳輸等)和直流電源的功率變化局部（整流器）在設備運轉進程中都會發熱，而蓄電池卻不同。依據蓄電池充放電的電化學機理，蓄電池放電時不發熱。正常充電時(不過充電)根本不發熱。即蓄電池在正常運用進程中的發熱量可以疏忽，因而，室外蓄電池柜內沒有熱源，需求的制冷量小，據測算，通常狀況下室外蓄電池柜只需200—400W的制冷量就夠了。熱電制冷(Thermoelectric Cooler，即TEC)空調采用新興的半導體制冷技術，關于室外蓄電池柜的使用場景，TEC空諧和傳統緊縮機空調相比有很多劣勢：
1) 構造復雜、牢靠性高。整個制冷器由熱電制冷模塊和導線銜接而成，不需求緊縮機，沒無機械轉動部件，因此無振動、無摩擦、無噪聲。牢靠性高、壽命長(在32℃環境下壽命大于100,000小時)。
2）制冷不受交流停電影響。采用直流48V供電，在交流停電時由蓄電池給TEC空調供電，室外蓄電池柜內依然可以完成制冷。
3) 制冷效率與制冷量。在大容量狀況下，熱電制冷的效率不及蒸氣緊縮式制冷。但是蒸氣緊縮式制冷機的效率隨容量的減小而下降，且緊縮機也不能夠做得過小，而熱電制冷的效率與容量大小有關，在冷量負荷小的使用范疇具有劣勢。關于室外蓄電池柜使用場景(冷量負荷小)，采用TEC空調是一個理想選擇。
4）體積小。特別合適室外柜裝置。
5）性價比。綜合以上剖析，室外蓄電池柜采用TEC空調，性價比高。
6) 維護方便。TEC空調不需求制冷劑循環、沒有緊縮機轉動，活期關注一下防蟲網不要被堵住即可，維護任務量很小。
7) 綠色環保。不必氟利昂制冷劑，對大氣臭氧層無損害，綠色環保。
基于以上剖析，我們選用綜合功能優于傳統緊縮機空調的TEC空調作爲室外蓄電池柜的制冷部件。
低溫防護才能良好的系列化TEC室外蓄電池柜

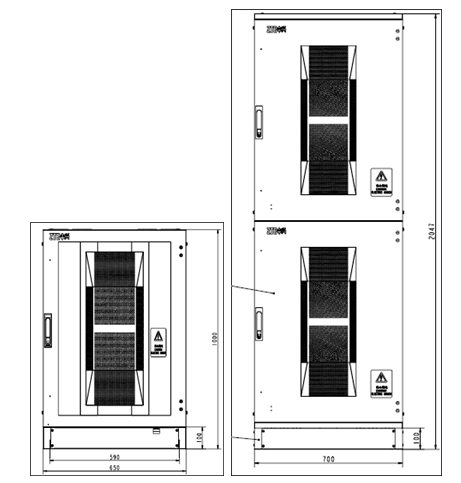

TEC室外蓄電池柜由TEC空調、柜體、隔熱保溫層等組成。爲了滿足裝置不同容量和不同品種蓄電池需求，中興通訊設計了系列TEC蓄電池柜，兩種典型的機柜如圖1所示。圖左機柜最大可以裝置2組狹長形12V 150Ah AGM或許膠體蓄電池。圖右機柜最大可以裝置6組狹長形12V 150Ah AGM或許膠體蓄電池（也可以裝置3組寬體12V 150Ah或許200Ah膠體蓄電池）。爲了到達理想的降溫效果，要求機柜具有良好的隔熱效果，我們對隔熱棉停止了專業設計，盡量運用整張原資料而增加開孔和裁剪，隔熱棉采用40mm厚度。與TEC模塊一樣采用IP55防護等級設計。
TEC蓄電池柜在商品設計時充沛思索制冷效果和商品牢靠性，選用先進的制冷芯片，高牢靠性的風扇，保溫性良好的隔熱棉。TEC蓄電池柜具有良好的低溫防護才能。
圖1 兩種典型TEC蓄電池柜外形圖
綜合處理方案提升蓄電池運用壽命并降低TCO
關于通訊直流電源零碎在惡劣使用環境下的室外使用，綜合處理方案的要點是經過采用TEC空調大幅度進步室外蓄電池柜的低溫防護才能，明顯改善蓄電池的任務環境。采用TEC空調的室外蓄電池柜實驗測試后果標明，在柜外環境溫度40℃以上時，柜內溫度比柜外溫度低15℃，蓄電池任務在最佳運用溫度范圍內。采用TEC室外蓄電池柜和運營商現網的普通室外蓄電池柜相比，蓄電池的運用壽命進步了1.5倍，進步幅度十分大。
綜合處理方案采用TEC室外蓄電池柜，在蓄電池柜上添加一些本錢投入，取得了珍貴的低溫防護才能，使蓄電池任務在最佳運用溫度范圍內，防止了因運用壽命過低形成的蓄電池成批改換，防止了現場成批改換蓄電池所需的蓄電池推銷本錢、相關運輸費用和改換的人工費用，因而降低了運營商的運轉維護本錢。蓄電池運用壽命的大幅度進步無效保證通訊網絡的平安牢靠運轉，明顯改善運營商的客戶稱心度。因而采用綜合處理方案在蓄電池運用壽命提升的同時，爲運營商降低了TCO（Total Cost of Ownership）。
使用實例與用戶價值

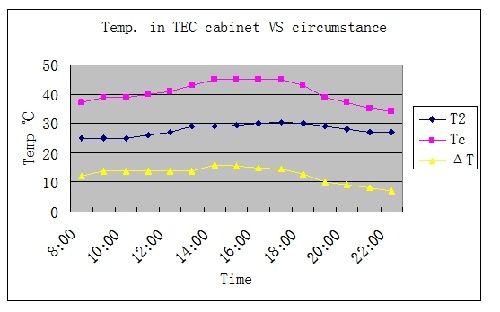

綜合處理方案曾經在巴基斯坦實踐使用。2010年5月中旬， TEC蓄電池柜運抵巴基斯坦某運營商室外基站，采用綜合處理方案對該站的直流電源零碎停止了現場改造。TEC蓄電池柜投入運用后，對其制冷才能停止了測試，依據現場測試數據生成的溫度走勢曲線見圖2。T2爲TEC蓄電池柜外部溫度，Tc爲室外環境溫度（在遮陽篷下的陰涼處測得），ΔT爲環境溫度與柜內溫度的溫差。
圖2 TEC蓄電池柜溫度走勢曲線
從測試后果看，在半夜12:00至下午5:00之間的工夫段，室外環境溫度較高，最高到達45℃時，TEC蓄電池柜可以到達內外溫差15℃的制冷效果。蓄電池柜外部溫度可以控制在25℃—30℃之間，滿足蓄電池最佳運用溫度范圍要求。
經過巴基斯坦某運營商室外站的直流電源零碎現場改造，用戶十分認可中興通訊的綜合處理方案，以為采用綜合處理方案可以大幅度進步蓄電池在惡劣使用環境下的生活才能，明顯增加蓄電池的維護任務量，可以無效降低室外站直流電源零碎的綜合TCO。
